zondag 20 februari 2011

doorgangen in muren

http://www.grenois.com

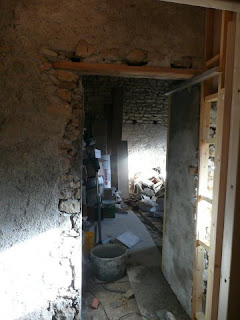

het alternatief: eerst twee verticale sleuven uithakken aan de binnenkant van de dikke muur en daar kaderstenen in metselen en de bovenkant traditioneel afwerken met een eiken balk. Het gedeelte tussen de kaderstenen gewoon laten staan om de druk op te vangen.
Aan de buitengevel is dan nog niet te zien dat er een doorgang gemaakt wordt!
Zodra de binnenkant klaar is , verticale gleuven uithakken voor de kaderstenen in de buitenmuur.
(Ik maak kaderstenen met een luchtspouw om de koudebrug te vermijden!)
Er kan nu vrij eenvoudig een latei of een boog met kaderstenen in de buitenmuur worden aangebracht omdat alles ondersteund wordt door de afgewerkte binnenkant van de muur.

waarschuwing : 1 kuub kalk(zand)steen weegt volgens de boeken afhankelijk van de hardheid ongeveer 2500 kg !
en een degelijke schroefstempel is gecertificeerd tot maximaal 1000 kg!
het zwakke punt van de stempel is de stalen pen van 10 mm diameter. (schuifbelasting)
Er zijn echter prof-stempels tot max 3500 kg. (niet van de bekende bd)

vrijdag 18 februari 2011

gaten, muren en de krachten




muren, gaten en druk.
Er komen nogal wat reakties binnen op het maken van gaten waarbij een gedeelte van de muur ondersteund wordt met betonijzerstaven.

Veel lezers zijn ongerust en vinden mijn methode erg gevaarlijk.Anderen vinden het een eenvoudige manier om een
latei te monteren zonder dat er stempels in de weg zitten.
deze blog vertelt alleen maar mijn ervaringen en ik voeg er een beetje laf aan toe; doe dit niet thuis, vooral niet zonder ervaring, stuur kinderen en huisdieren naar de daarvoor bestemde opvang , vertrouw niet op een technische neef en haal er onmiddelijk een aannemer bij.
kan ik uitleggen waarom een muur niet instort als je er een gat in maakt? Waarom stort het spoorwegviaduct niet in? (de eerste foto is uit de tijd dat er nog treinen over reden en de tweede is genomen nadat ik met de renovatie klaar was!) De bogen van het viaduct storten niet in dankzij de zijdelingse druk. Haal je één boog weg en een aantal stenen recht boven de pilaar links van de weggehaalde boog dan stort ook de boog links van de weggehaalde boog in.De voor het gevoel te smalle pilaren kunnen de druk van boven makkelijk aan (zie latere berekening)
Nu het gat in de muur: Haal eerst eventuele pleister van de muur en bekijk de staat van de stenen. Zijn de stenen niet goed in verband gestapeld of zit er ergens een verticale scheur , dan niets doen.Ook als de stenen erg zacht zijn (als je er een schroeverdraaier in kunt steken , of als je allemaal laagjes in de kalksteen ziet zitten) beter maar geen gaten maken. op de foto een slechte verweerde steen tussen een aantal goede.
Zitten alle stenen zoals het moet, dan is het mogelijk om een gat in een muur te maken, waarbij je aan de bovenkant de stenen laat zitten zoals in de boogvorm. De druk van bovenaf op het gat wordt dan opgevangen door de zijdelingse druk. Er mag dan rechtsboven of linksboven het gat geen raam of deur zitten waardoor de zijdelingse druk niet aanwezig is!
De tekening is een beetje moeilijk te lezen maar bovenaan de omgekeerde driehoek boven de latei ziiten de stenen a en b die zijdelings tegen elkaar drukken en van boven voor de helft op steen c1 en c2 drukken.
Alle stenen d kunnen zonder gevaar worden weggehaald (alleen als er verband is!) Alle stenen drukken op de helft van de onderliggende steen. Zelf haal ik de driehoek ,die niet veel weegt, zelden weg maar ondersteun deze met betonijzerstaven indien mogelijk. Haal ik de stenen van de driehoek weg , dan moet ik ze later toch weer terug plaatsen (extra werk)
berekeningen:
volgens de tabel is de druksterkte van kalk(zand)steen 200 tot 600 kg/cm2 Andere boeken hebben het over 150 tot 450 kg/cm2. De huidige generatie rekenaars werkt met Newton , maar die heb ik nooit gekend.
35kN=3500kg Verder heb ik tijdens de lessen mechanica , sterkteleer en vlakke-driehoeks-meting nooit goed opgelet omdat ik altijd in slaap viel.
We gaan dus uit van een resistance a la compression van 200 kg/cm2 en volgens de boeken weegt 1m3 steen 2500 kg.
Stel boven het gat (van 1 mtr breed) zit een muur van 1 mtr dik en 4 mtr hoog, dus 4x2500=10.000kg. Dit lijkt veel maar per dm2 is dat nog maar 100kg en per cm2 nog maar 1kg! De kritieke druk is 200kg/cm2 en dat kunnen de stenen dus makkelijk aan. Let wel het gaat hier om het moment waarbij de stenen onder de druk verpulveren. Het gewicht waarbij breuk ontstaat op het grensvlak van twee stenen is anders, namelijk kracht maal arm. Ook makkelijk voor te stellen is dat een steen van 1mm dik wat sneller breekt dan eentje van 10 cm dik.
Een steen van 1 cm dik en 20 cm breed die 10 cm oversteekt oefent een druk uit van 20x10x1=200cm2
x1kg=200kg (de kritieke druk!) bij een steen van 1cm dik. Gelukkig zijn alle stenen dikker , vanaf 5 cm dus 5 maal sterker dan de kritieke druk.
Eerder al had ik het over de pilaren van het viaduct. De steenmassa boven de pilaren weegt ongeveer 3mtr breed x 3mtr hoog x 100 mtr lang=bijna 1000x2500kg=2,5 miljoen kilo (zonder de stilstaande tgv) verdeeld over 10 pilaren en het eigen gewicht van deze pilaren a 20 hoog x 3 breed x 1 mtr dik=60x2500kg =150.000kg per pilaar= 250000+150.000=400.000 kg per m2 . Dat is 40 kg per cm2 en dat is toegestaan.
Weegt alles 5xzwaarder dan zitten we weer aan de kritieke druk!
De berekening van de minimale snelheid van de tgv die nodig is om het viaduct niet te laten instorten is de opdracht aan de volgers van deze blog.


zaterdag 17 juli 2010







eiken ramen met kozijnen.
Ja , ik weet het , mijn laatste bericht dateert al van te lang geleden , maar ik heb een goed excuus.
Openingen maken in dikke natuurstenen muren neemt veel tijd in beslag.
Zeker als je het op de oude (rwetse) manier wilt doen met kaderstenen.
Het maken van een gat zonder dat de gestapelde stenen naar beneden donderen, heb ik al eerder beschreven.

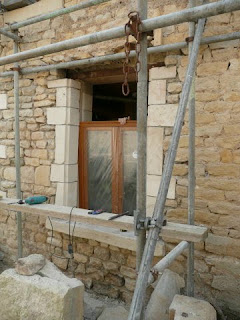

Zodra het gat is gemaakt, begin ik meestal met de onderdorpel. Heb je een stuk natuursteen van 1m20 in de tuin liggen? Dan kunt u hem daar van maken. Storten kan ook met een mengsel van zeer fijn zand , kalk , leem (voor de niet overdreven witte kleur) en een beetje witte cement.

Dan de kaderstenen op elkaar plaatsen en de gaten links en rechts opvullen met natuursteen en natuurlijk met de-schoon-metselwerk-methode blijven werken. Dan de bovendorpel erop takelen en alle voegen netjes afwerken met leem en/of kalk.

Nu is het tijd voor het gemakkelijkste karwei. Naar de bouwmarkt om een kant-en-klaar raam+kozijn+scharnieren in de kwaliteit Frans eiken! Zeer betaalbaar! om een indruk te geven van de prijzen kost een dubbel raam zoals op de foto in plastic( bah!) ongeveer €120,- in tropisch fout hard(zacht)hout €250,- en in eiken uit de Franse bossen €380,- Natuurlijk is er ook nog de keuze uit allunietnu en een kombinatie van bijvoorbeeld hout aan de binnenkant (voor het zicht?) en allu aan de buitenkant (voor mensen die nooit buiten komen?)

Op een van de foto's nog een spectaculair detail; de muur en de betonstaven ter ondersteuning vanaf onder gefotograveerd! Hierop is goed te zien dat de kern van de muur bestaat uit restjes steen en leem.

de volgende onderwerpen zitten nog in achter in het brein;

hoe moeilijk is het maken van een 12 mtr diepe waterput?
de draagbalk in het dak van mijn buurman.
slangen in de tuin voor een PAC.
automatische ventilatieregelingen in huis.
centrale verwarming oplossingen met hout en olie.
openhaard met een beter rendement.
kogelkranen automatiseren.

en bij grenois.com;

de wijngaard.
de rioolzuivering. (epandage)
automatisering vanvanalles
ervaringen met de vorzieningen alhier.

maandag 11 januari 2010









Tomettes.

In Frankrijk worden de oude terra-cotta vloertegels
tomettes genoemd. In Nederland zijn er vergelijkbare estrikken. Tomettes zijn er vierkant , rechthoekig zoals in Toscane en 6-hoekig (hexagonaal). De kleur is meestal oranje tot rood. De afmetingen vaak 16x16 cm , maar er zijn er natuurlijk ook van 15x15 en van ongeveer 16x ongeveer 16. In ons huis liggen er van 16x17. Dat wil dus zeggen dat er zijn van 15,7x16,2 maar ook net zo makkelijk van 16,2x17,1 Het leggen van de tomettes is dus een geduld-werkje. Eerst uit-sorteren op maat zodat er in de rij tenminste allemaal tomettes liggen met dezelfde breedte. Let er wel op dat het in de lengte ook goed uitkomt , want er moet een mooi kruisverband (patroon) ontstaan. Behoorlijk irritant aan deze oude handvorm tegels is dat ze ook niet precies vierkant zijn. Daarbij komt nog dat de dikte bij deze tomettes ook verschillend is.
En om het nog gemakkelijker te maken , vind ik hier en daar bolle en holle tomettes! Een eeuw later werd het produktie-proces jammer genoeg geautomatiseerd en verdween het eigenzinnige karakter van de tomettes. Deze tegels kenmerken zich door de vlakke vorm en de dieprode kleur. De oudste tomettes zijn bijna oranje van kleur.


Bij ons vonden wij de tomettes nog in een bed van leem gelegd. Met een bed bedoel ik een laag aangestampte en gelukkig inmiddels opgedroogde modder van 10 tot 15 cm dik. Leem is een prachtig natuurlijk materiaal. Voor de produktie van leem is geen energie nodig. (voor de produktie van cement is, naar ik begrepen heb, in Begië, een hoeveelheid energie nodig die gelijk is aan het verwarmen van 700.000 huishoudens!) Met leem en steentjes moet het mogelijk zijn om een sterke vloer te maken. Nu werk ik nog met cement en beton als vloer voor de tomettes , maar dat gaat in de toekomst veranderen; LEEM !
Overigens, cement bestaat pas sinds 1824 is is niet uitgevonden door zoals wij dachten Jean Pierre Cement , maar door een Brit Joseph Aspdin.
Nu begrijpt u ook waarom al onze eeuwenoude muren opgetrokken zijn met stenen en leem.

Op de foto's ziet u dat de tomettes tegen elkaar aan liggen. Dit is ook de enige originele en goede manier.
Door de ongelijke vorm van de tegeltjes, is de verleiding groot om de tomettes met een voeg van 1 cm te leggen , werkt een stuk makkelijker, maar doe het niet! , want het resultaat ziet er niet uit. Blijf liever geduldig puzzelen of haal er een intelligent familielid bij!

bovenste foto: voorbeeld van het verkeerd (scheef) leggen van tomettes.
tweede foto: precies dezelfde tomettes maar dan in een rechte lijn gelegd
derde foto: stapeltje bolle tomettes.
vierde foto: tomettes op beton. (met milieu-foute-cement-specie vastgezet)
vijfde foto:de oudste tomettes en de oudste slippers.
foto 6: detail van de oudste tomettes.(pootafdruk van een dier?)
foto 7: iets nieuwere schoenen met oude veters: de minder oude machinaal vervaardigde tomettes met een vlakke bovenkant hebben wij in de keuken gelegd.


zie ook: grenois.com


zondag 14 juni 2009

leem









Bestaat er nog gezond pleisterwerk?
Jawel, pleisteren met leem!
Leem is kant en klaar in de handel in zakken verkrijgbaar.
Als je de juiste plaats kunt vinden , dan schep je het gewoon uit de grond. Vraag het eens aan een bouwvakker van 95. (niet 1995)

Ik hergebruik de leem die ik in de boerderij in de muren vind. Op een van de zolders is er ook stampleem gebruikt voor onder de tomettes. Deze brokken leem waar ook steentjes in zitten , gooi ik in de betonmolen. Droog laten draaien en afdekken met plastic tegen het wegwaaien.

Met een zeef van 1 mm de steentjes er uit halen.

Wat overblijft is een poeder. Dit aanmaken met water en op de muur smeren. Daarna regelmatig met een spons de krimpscheuren weer dichtsmeren. Zelf vind ik de krimpscheuren wel authentiek staan!

zondag 12 april 2009



Een opening , een deur maken in een 1 meter dikke niet gemetselde
muur is niet eenvoudig. De natuurstenen zijn gestapeld met leem ertussen. Deze muren staan al honderden jaren redelijk stabiel.
Ik doe dit op de volgende manier.
Bovenaan boor ik gaten van 12 mm. Een lange boor van 1 meter is dan erg gemakkelijk. Lange boor nodig ? Lever ik u voor € 30,-
Daarin duw ik betonijzerstaven van 10 mm. Ondersteun de staven met een balk of een steigerpijp en stempels.
Breek nu met geweld een laag stenen weg. (deze zitten geklemd)
Alle volgende stenen pak je gewoon weg.
Let op in het midden van de muur heeft de stapelaar allemaal kleine
stukjes steen en leem gegooid. Dit is goed te zien op de middelste foto. Ook deze rommel moet snel met een plank worden
gestut omdat het anders allemaal naar beneden dondert.
De 1 meter dikke muur zou je kunnen zien als een met puin gevulde spouwmuur. Monteer aan de bovenkant drie eiken balken om de muur te ondersteunen. (2 voor de rijen gestapelde stenen en 1 om de rommel in de spouw op te vangen ) Nog mooier voor wie hem vinden kan ; een balk van 1 mtr breed. (en 1 mtr20 lang) Werk de binnenkant af met kaderblokken of pleister de muren. Wij zijn blij met de nieuwe doorgang omdat nu eindelijk de verborgen zolder van ongeveer 5 bij 9 meter bereikbaar is.
Hier maken we een slaapkamer met badkamer ensuite.

(helaas is de volgorde van de foto's door de google-logica weer verkeerd , de laatste upload staat bovenaan.)
